EMC測試又叫做電磁兼容（EMC），指的是對電子產品在電磁場方面干擾大?。‥MI）和抗干擾能力（EMS）的綜合評定，是產品質量最重要的指標之一，電磁兼容的測量由測試場地和測試儀器組成。EMC7項是根據《GJB151B-2013》標準執行。檢測手段極其嚴格，也是EMC中必檢的七項分別是：CE102 、RE102、CS101、CS114、CS115、CS116、RS103。
11月15日接到上級領導通知前往客戶指定的廣電計量院（成都）進行車載在線油液檢測系統EMC測試。16日開始對我司自主研發生產的產品開始進行測試，在測試過程進行到RS103時最擔心的事情發生了，當干擾源達到1G赫茲時設備被干擾了無法進行正常傳送數據，RS103項也是任何電子產品中最容易出現問題的項目之一，其一次通過率為50%。遇到問題后為減少檢測成本，隨即現場當機立斷通知結束檢測，不進行下一項檢測，將設備帶回酒店進行整改。
在酒店整改過程由于攜帶的材料不足，整改過程也進行得不順利。這時想盡了各種辦法進行尋找抗擾材料，先后到成都兩家最大的電子市場找理想的材料。功夫不負有心人，最終在一家店里找到了一種專門針對EMS（抗干擾能力）而設計的高強度抗擾材料。材料找到了之后立馬回到了酒店里進行了一系列整改。
19日上午早早的來到廣電計量院緊張的等待測試，首先測試第一項就針對整改后的RS103進行測試，測試工程師花了近兩小時反復測試確認整改成效，最后通過了RS103干擾測試，其抗干擾性能達到了客戶標準的18G赫茲，忐忑不安的心終于告了一段落。解決了RS103后進入下一階段的測試、CS101、CS114、CS115、CS116測試項目都傳來好消息通過了測試標準。

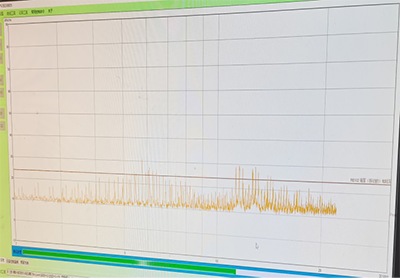

CE整改前波形

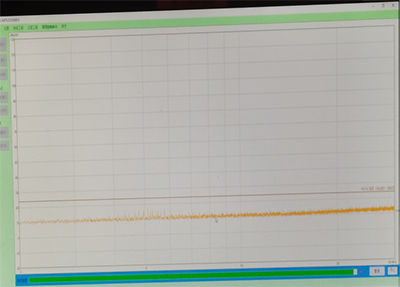

CE整改后波形

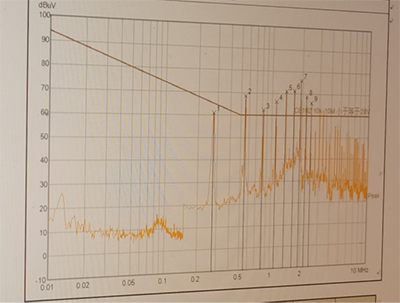

RE整改前波形

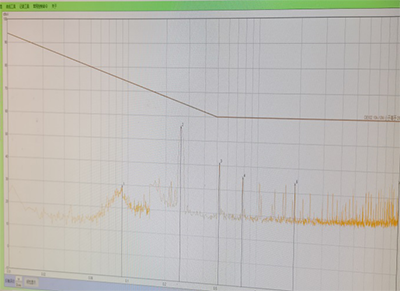

RE整改后波形
接著是更加嚴峻的考驗，在測試CE102 、RE102時波形出現了超標現象。當聽到波形超標時腦子里浮現的第一反應可能是電源部分的濾波處理出現了問題，由于現場沒有適合的元器件進行整改處理，同時離客戶規定拿到檢測報告僅剩下一周不到的時間。最后不得不頂著壓力通知結束測試，將設備帶回進行二次整改。若不解決CE102 、RE102的問題想拿到合格的檢測報告將遙遙無期。分析了超標的波形后覺得問題并沒有想象中的那么糟糕，只要設備里增加某一型號的濾波器，再加強防護屏蔽增至雙層防護處理，或許能將超標的波形壓下去。經過二次整改后，與廣電計量院約定了時間進行測試。經過了13小時測試后結果出來了，測試工程師表示整改后的波形非常穩定，并當場對我司研制的產品給予肯定。聽到消息后心里的大石頭終于可以落了下來，為上級領導交上一份滿意的答卷。

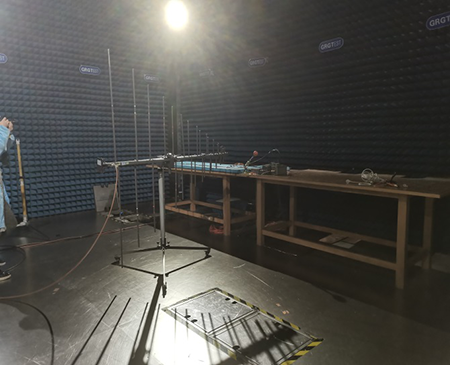

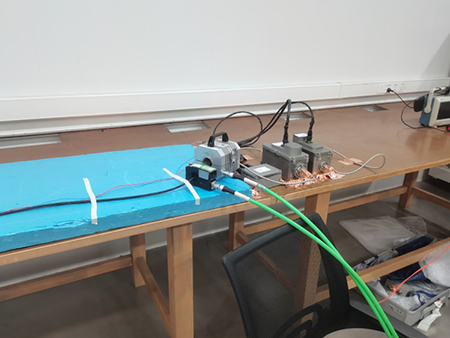

產品測試中

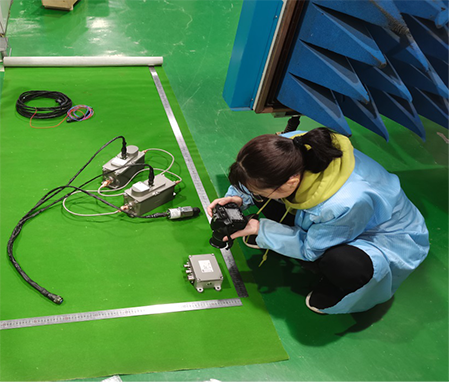

產品封樣拍攝
本文首發深圳市亞泰光電技術有限公司官網，亞泰光電，國家高新技術企業和深圳知名品牌，10余年工業內窺鏡和油品分析儀研發、生產行業經驗，世界500強指定合作供應商，產品優惠熱線：0755-86656083 86656390,聯系我們獲取更多讓您怦然心動的詳情，期待您的指導與交流！
